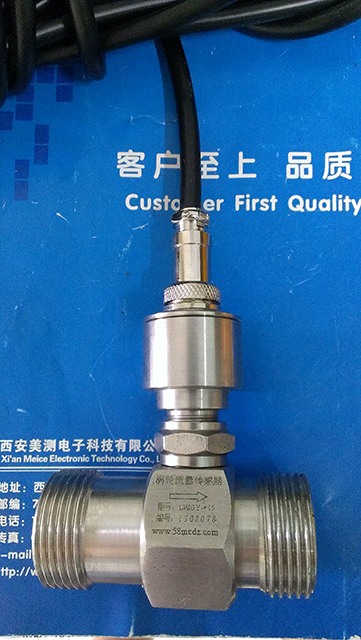

LWGY液体涡轮流量计





一、概述


    LWGY系列涡轮流量计是吸取了国内外流量仪表先进技术经过优化设计,具有结构简单、轻巧、精度高、复现性好、反应灵敏,安装维护使用方便等特点。若与具有特殊功能的显示仪表配套,可以进行定量控制、超量报警等,是流量计量和节能的理想仪表。


二、工作原理

                                                                                 图一

    图1所示为涡轮流量传感器结构图,由图可见,当被测流体流过传感器时,在流体作用下,叶轮受力旋转,其转速与管道平均流速成正比,叶轮的转动周期地改变磁电转换器的磁阻值。检测线圈中的磁通随之发生周期性变化,产生周期性的感应电势,即电脉冲信号,经放大器放大后,送至显示仪表显示。

三、产品特点

●高精确度:一般可达±1%R、±0.5%R,高精度型可达±0.2%R;
●重复性好:短期重复性可达0.05%~0.2%,正是同于具有良好的重复性,如经常校准或在线校准可得到极高的精确度,在贸易结算中是优先选用的流量计;
●输出脉冲频率信号:适于总量计量及计算机连接,无零点漂移,抗干扰能力强;
●可获得很高的频率信号(3~4KHz),信号分辨力强;
●范围度宽,中大口径可达1:20,小口径为1:10;
●结构紧凑轻巧,安装维护方便,流通能力大;
●适用高压测量,仪表表体上不必开孔,易制成高压型仪表;
●专用型传感器类型多,可根据用户特殊需要设计为各类专用型传感器,例如低温型、双向型、井下型、混砂专用型等;
●可制成插入型,适用于大口径测量,压力损失小,价格低,可不断流取出,安装维护方便。

四、技术参数

1、基本参数




2、测量范围及尺寸





3、安装示意图





五、仪表选型
