序号 |
参数 |
详细说明 |
|
1 |
分度号P |
P1：PT100；P2：PT1000 |
|
2 |
结构外形V |
V1：螺纹圆头；V2：螺纹尖头 |
|
3 |
支数C |
C1：单支；C2：双支 |
|
4 |
测温范围T |
T1：-20～100℃ T2：-70～150℃ T3：-200～100℃ T4：-200～250℃ |
|
5 |
精度J |
(1/3)B：±0.10℃ A：±0.15℃ B：±0.30℃ |
|
6 |

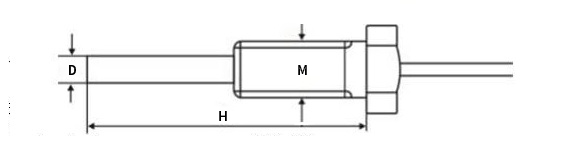

探头直径D（mm） |
5、6、8，或指定 |
|
7 |
螺纹规格M（mm） |
M8*1.25、M10*1.5、M12*1.5、M16*1.5，M20*1.5或指定； |
|
8 |
插入深度H（mm） |
30、40、100、200，或指定 |
|
9 |
线长XL（米） |
0.5、1、2、3、...或指定 |
|
10 |
是否带屏蔽S |
S0：不带屏蔽；S1：带屏蔽 |
|
11 |
线尾处理方式Y |
Y1：挂锡；Y2：插针；Y3：U型端子； |
|
12 |
出线形式W |
W2：两线制；W3：三线制；W4：四线制 |
|
13 |
特殊需求SP |
SP1：防水；SP2：防腐；SP3：耐磨；SP4：防爆；SP5：客户指定 |
选型公式：WP211-P-V-C-T-J-D-M-H-XL-S-Y-W-SP
选型举例：WP211-P1-V1-C1-T1-A-8-M12*1.5-40-6-S1-Y2-W3-SP1
