一、概述

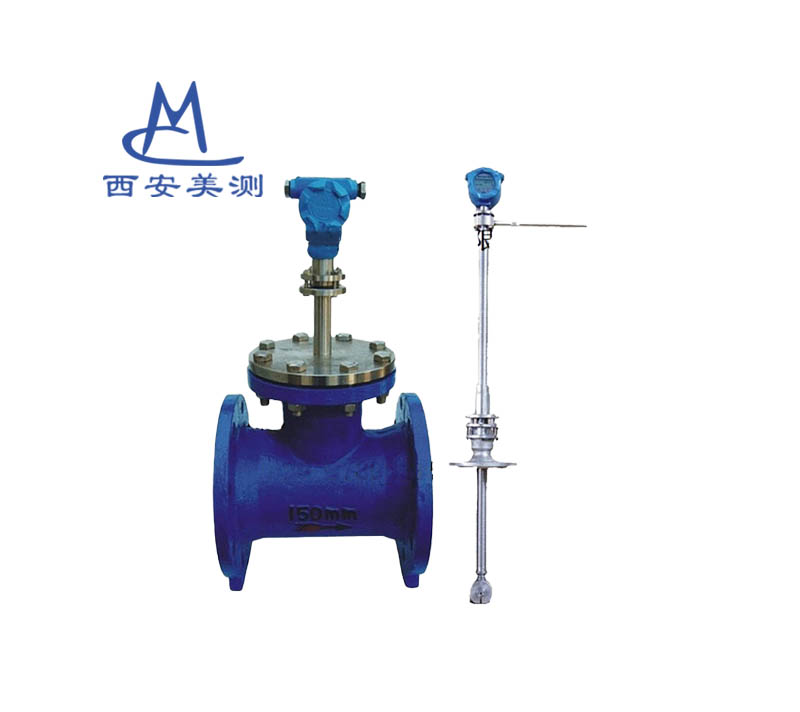

LWCQ(切向)及LWCB（轴向）型插入式涡轮流量传感器（简称传感器）与显示仪表配套，组成插入式涡轮流量计，可以广泛用于大口径管道源水，循环水，净水等液体流量和总量的测量。
二、 产品特点
- 抗杂质能力强，切向式叶轮在转动时可随时释放流体中悬浮毁物，从使其不缠绕在切向式叶轮的叶片上。
- 抗电磁干扰和抗振能力强。
- 传感器和显示仪表的结构及原理都非常简单、直观，用户特别容易掌握其使用和维修技术。
- 更换叶轮和轴承后，仪表系数不变。
- 流量范围宽，下限流速低。
- 成套流量计对流体总量的计量误差小。
- 几乎无压力损失，节省动力电耗。
- 传感器可露天安装，整个传感器可长期淹没在水中使用。
- 有截止阀的传感器，安装和拆卸时都不需断流。
- 水平、竖直、倾斜的管道均可使用。
- 成套流量计的购置、安装和维修费用低。
三、技术参数
- 公称通径：100~1200mm
- 精确度：±5%、±2.5%
- 插入式深度：当被测管道内径（DN）≤1050mm时，插入深度为：LWCQ：0.5*DN-20mm LWCB：0.5*DN
- 公称压力：1.0MPa
- 被测液体温度：-20~120℃
- 环境温度：-20~70℃
- 传感器至显示仪表的距离：可达1000m以上
- 对直管段长度的要求：传感器上游直管段长度应不小于20DN，下游直管段长度不小于7DN，以确保测量精确度。若直管段长度不能满足止要求，可在具备现场标定条件的情况下进行现场标定后，采用现场标定的仪表系数K。

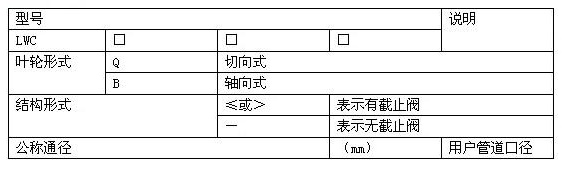

四、仪表选型
| 型号 |
说明 |
| LWC |
|
|
|
| 叶轮形式 |
Q |
切向式 |
| B |
轴向式 |
| 结构形式 |
≤或＞ |
表示有截止阀 |
| - |
表示无截止阀 |
| 公称通径 |
（mm） |
用户管道口径 |

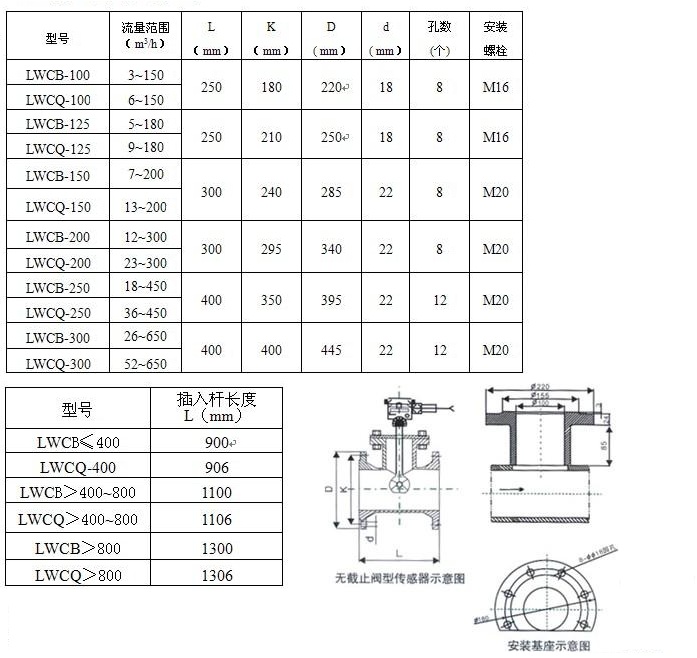

五、测量范围安装尺寸
型号标记示例
示例1：LWCQ－100，表示无截止阀，公称通径DN100mm
示例2：LWCB≤400，表示有截止阀，公称通径DN≤400mm
示例3：LWCQ＞800，表示有截止阀，公称通径DN＞800mm
