一、概述

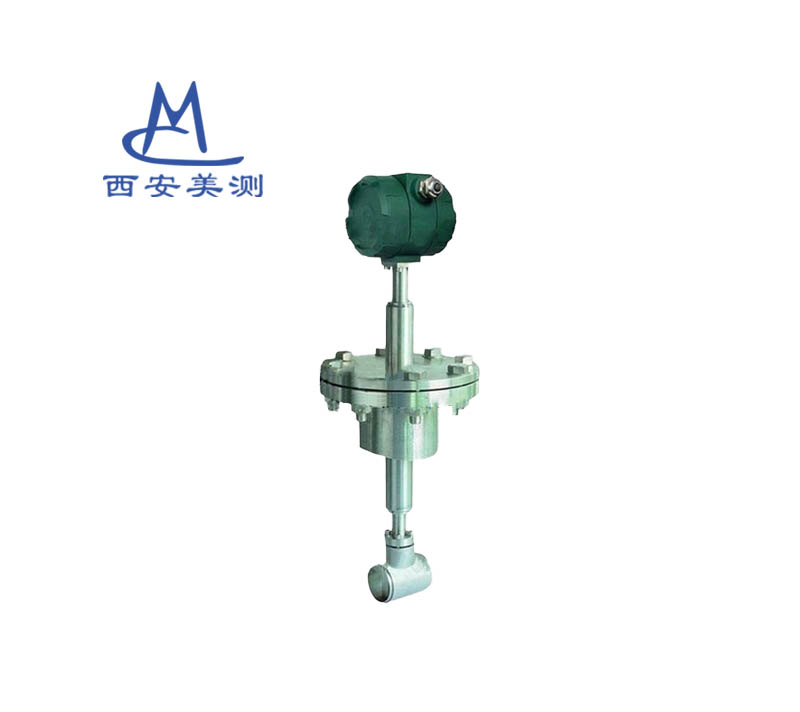

LUCB型插入式涡街流量传感器可广泛的适用于各种行业大口径气体、液体、蒸汽流量计量，也可测量含有微小颗粒、杂质的浑浊液体，并可作火流量变送器用于自动控制系统中。LUCB型插入式涡街流量传感器的防爆型，符合GB3836-83《爆炸性环境用防爆电气设备》的有关规定，防爆标志ExdIIBT6。
二、工作原理
按国际标准化组织ISO7145（在环形截面封闭管道中的流体流量测定一在截面一点的速度测量法），采用埋入压电晶体的涡街测速探头，插入大口径工业管道内，将卡门旋涡频率转换火与流量成正比的电流或电压脉冲信号或4~20mADC电流信号。
三、 产品特点
可实现不断流拆装传感器，可实现放大器与传感器分离（分离距离15m）
采用消扰电路和抗振传感器，使仪表具有一定抗环境振动性能。
压力损失小，量程范围宽，范围度达1：25。
无可动部件，长期稳定，结构简单便于安装和维护。
可测介质温度达+250℃
四、技术参数
|
执行标准 |
涡街流量传感器 |
|
公称通径(mm) |
200、250、300、350、400、450、500、600、800、1000、1200、1500; |
|
公称压力(MPa) |
1.6MPa、2.5MPa; |
|
精度等级 |
液体： +2%FS、气体或蒸汽： +2.5%FS; |
|
量程比 |
1:10、1:15、1:20; |
|
传感器材质 |
304不锈钢、316(L)不锈钢等 |
|
使用条件 |
介质温度： -40℃~250℃ 相对湿度： 5%~90% 环境温度： -20℃~60℃ 大气压力： 86~106KPa |
|
信号输出功能 |
脉冲信号、4~20mA信号 |
|
通讯输出功能 |
RS485 通讯、HART 协仪等 |
|
工作电源 |
A 外电源： +24VDC±15%，纹波≤±5%，适用于4~20mA输出、脉冲输出、RS485等。 B 内电源： 1组 3.0V10AH 锂电池，电池电压在 2.0v~3.0v 时均可正常工作。 |
|
信号线接口 |
防爆型： 内螺纹 M20:*1.5 |
|
防爆等级 |
EiaIICT5或ExdIIBT6 |
|
防护等级 |
IP65 或更高(可订制) |
五、仪表选型
一般液体和气体使用流量范围见
|
公称通径（mm） |
测量范围(m³/h) |
公称通径（mm） |
测量范围(m³/h) |
||
|
液体 |
气体 |
液体 |
气体 |
||
|
200 |
70~700 |
600~6000 |
500 |
450~4500 |
4200~42000 |
|
250 |
110~1100 |
1060~10600 |
600 |
600~6000 |
6100~61000 |
|
300 |
180~1800 |
1500~15000 |
800 |
800~8000 |
11000~110000 |
|
350 |
210~2100 |
2000~20000 |
1000 |
1200~12000 |
17000~170000 |
|
400 |
270~2700 |
2700~27000 |
1200 |
1800~18000 |
24000~240000 |
|
450 |
350~3500 |
3300~33000 |
1500 |
2600~26000 |
38000~380000 |
注，液体使用流量范围的测试条件是常温水(t=20℃，ρ=1000Kg/m³)
气体使用测量范围的测试条件是常温常压的空气(t=20℃ P=101.325KPa ρ=1.205Kg/m³)
六、选型代码
|
LUCB- |
插入式涡街流量计 |
|
|
公称通径 mm |
直接填写数字，对应相应的口径 |
|
|
连接方式 |
1 |
简易插入式 |
|
2 |
球阀插入式 |
|
|
测量介质 |
1 |
气体 |
|
2 |
液体 |
|
|
3 |
蒸汽 |
|
|
结构形式 |
Z |
一体式仪表 |
|
F |
分体式仪表 |
|
|
转换器类型 |
A |
传感器型:+12V或 24V供电，输出三线制脉冲信号 |
|
B |
变送器型:+24V供电，输出二线制4~20mA |
|
|
D1 |
智能型:锂电池供电，现场显示，无信号输出 |
|
|
D2 |
智能型:+24V供电，现场显示，输出二线制4~20mA |
|
|
D3 |
智能型:+24V供电，现场显示并带有 RS485通讯输出 |
|
|
D4 |
智能型:+24V供电，现场显示并带有 HART通讯协议 |
|
|
防爆等级 |
N |
非防爆型 |
|
E |
防爆型，ExiaIICT5 或ExdIIBT6 |
|
