一、概述:
在军事工程、化爆试验、石油勘采、材料力学、土木工程、岩土力学、创伤医学、液压动力机械试验等领域及现代化仪器仪表应用中，常需精准测量变化频率高、波形陡升的动态压力波形、幅值与有效值。这要求压力传感器具备高固有频率、极短上升时间和宽优响应频带，以保障动态测压精度。本系列产品正是为满足这些需求而精心设计开发 。
二、产品介绍:

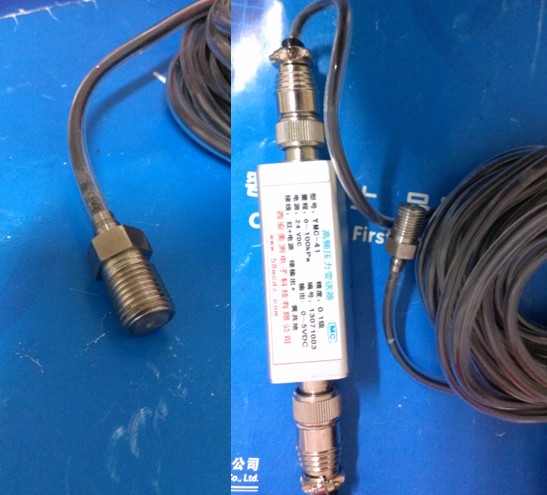

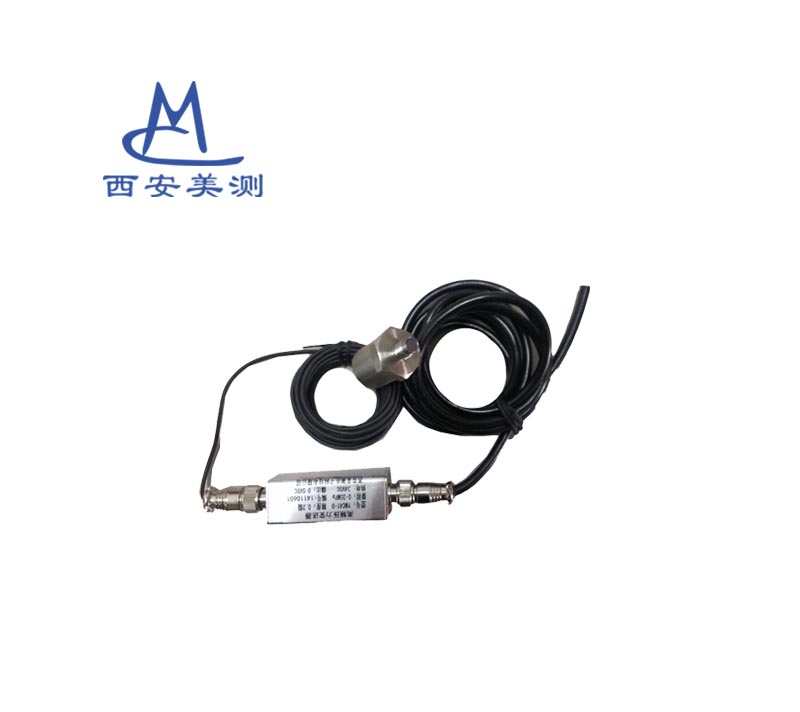

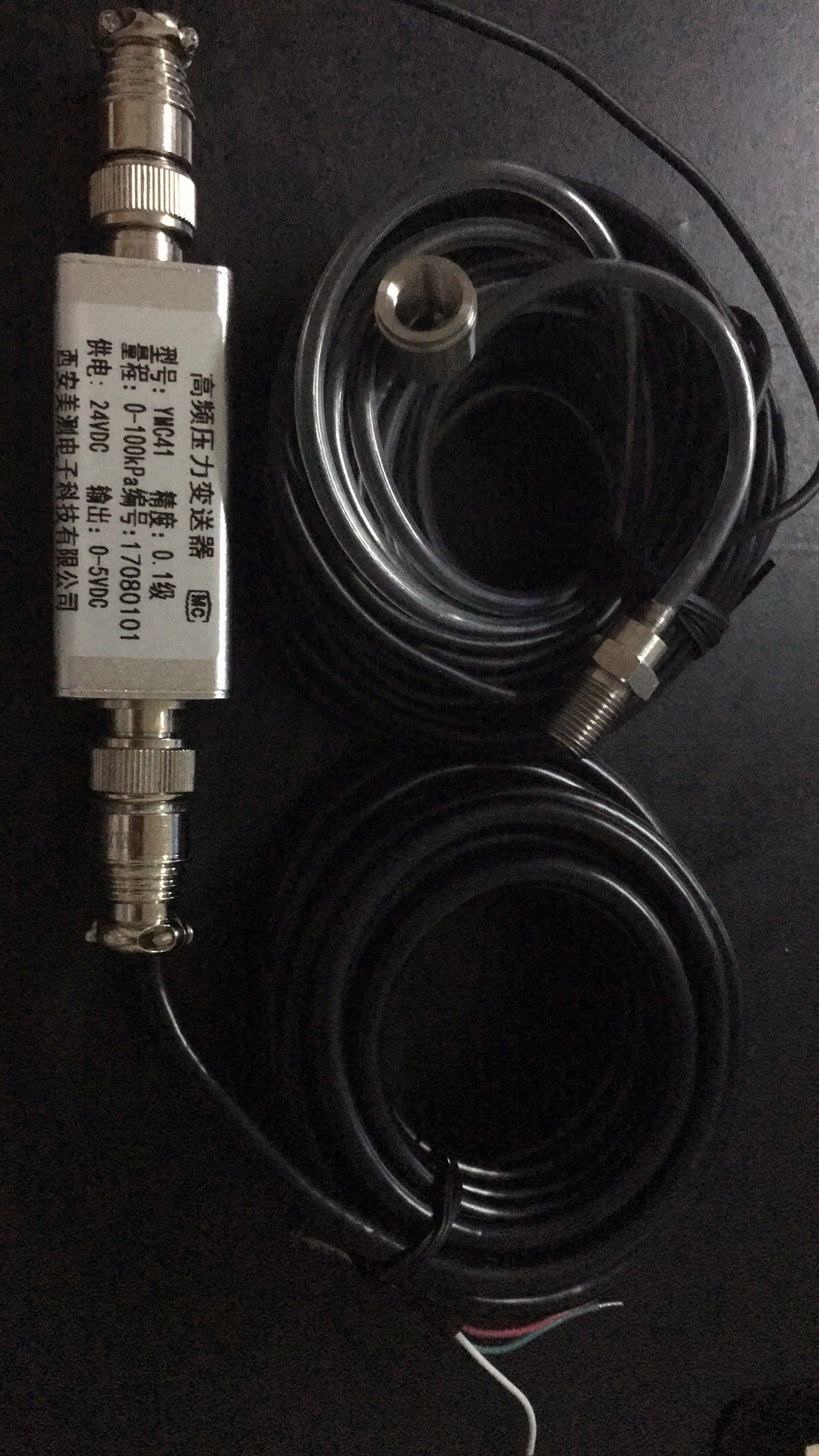

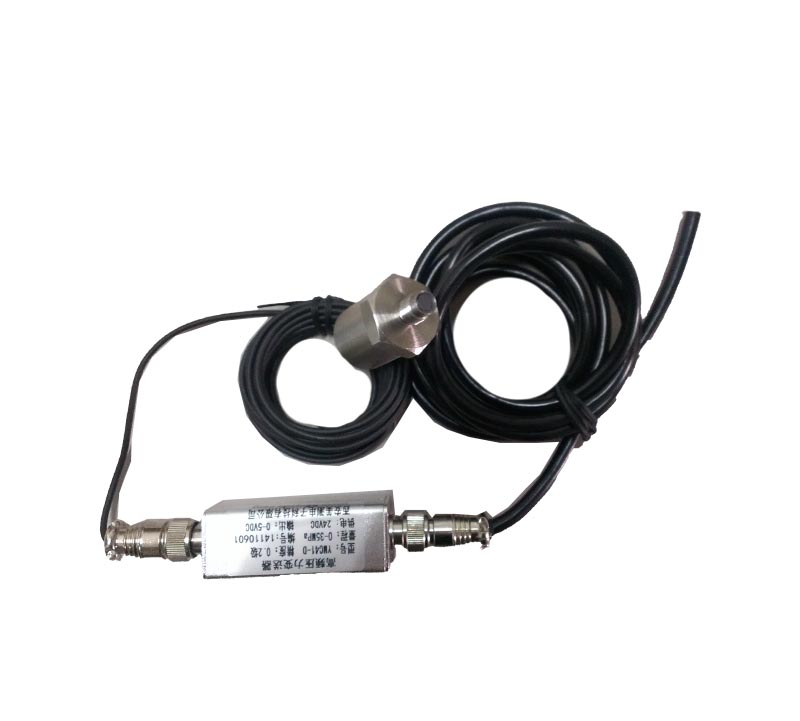

YMC41系列高频动态压力传感器，主要用于各种爆炸冲击波测量及动态压力测量。YMC41-D微型分体式高频动态压力传感器，适用于测量位置受限或对所测流体的流场要求改变微小的客户需求设计的。产品利用半导体硅极高的杨氏弹性模量和优良的力学特性制成，结合本公司先进的内部、外部结构设计，减小了频率损耗，从而获得很高的动态响应频率和上升时间，产品还具有优越的静态性能，工作时有低噪声，高分辨率，高信噪比等特点，是测量高频动态压力的理想产品。
三、产品参数:

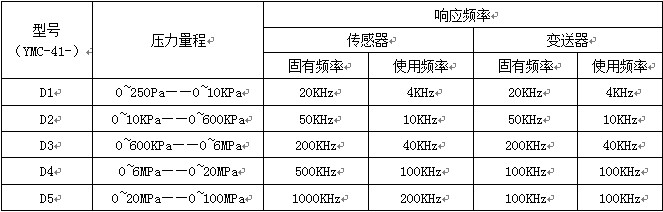

压力量程与响应频率：
| 型号 | 压力量程 | 响应频率 | |||
| 传感器 | 变送器 | ||||
| 固有频率 | 使用频率 | 固有频率 | 使用频率 | ||
| D1 | o~250Pa--o~10KPa | 20KHz | 4KHz | 20KHz | 4KHz |
| D2 | o~10KPa--0~600KPa | 50KHz | 10KHz | 50KHz | 10KHz |
| D3 | 0~600KPa--o~6MPa | 200KHz | 40KHz | 200KHz | 40KHz |
| D4 | 0~6MPa--0~20MPa | 500KHz | 100KHz | 100KHz | 100KHz |
| D5 | 0~20MPa--0~100MPa | 1000KHz | 200KHz | 100KHz | 100KHz |

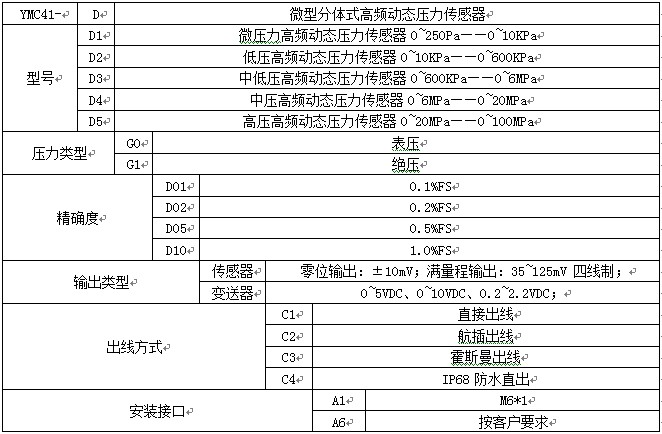

四、产品选型:
| YMC41- | D | 微型分体式高频动态压力传感器 | |||
| 型号 | D1 | 微压力高频动态压力传感器o~250Pa--0~10KPap | |||
| D2 | 低压高频动态压力传感器o~10KPa--0~600KPa | ||||
| D3 | 中低压高频动态压力传感器o~600KPa--0~6MPa | ||||
| D4 | 中压高频动态压力传感器 o~6MPa--0~20MPa | ||||
| D5 | 高压高频动态压力传感器o~20MPa--0~100MPa | ||||
| 压力类型 | 传感器 | 零位输出:±10mV;满量程输出:35~125mV四线制; | |||
| 变速器 | 0~5VDC、O~10VDC 0.2~2.2VDC; | ||||
| 出线方式 | C1 | 直接出线 | |||
| C2 | 航插出线 | ||||
| C3 | 霍斯曼出线 | ||||
| C4 | IP68防水直出 | ||||
| 安装接口 | A1 | M6*1 | |||
| A6 | 按客户要求 | ||||
