一、产品简介

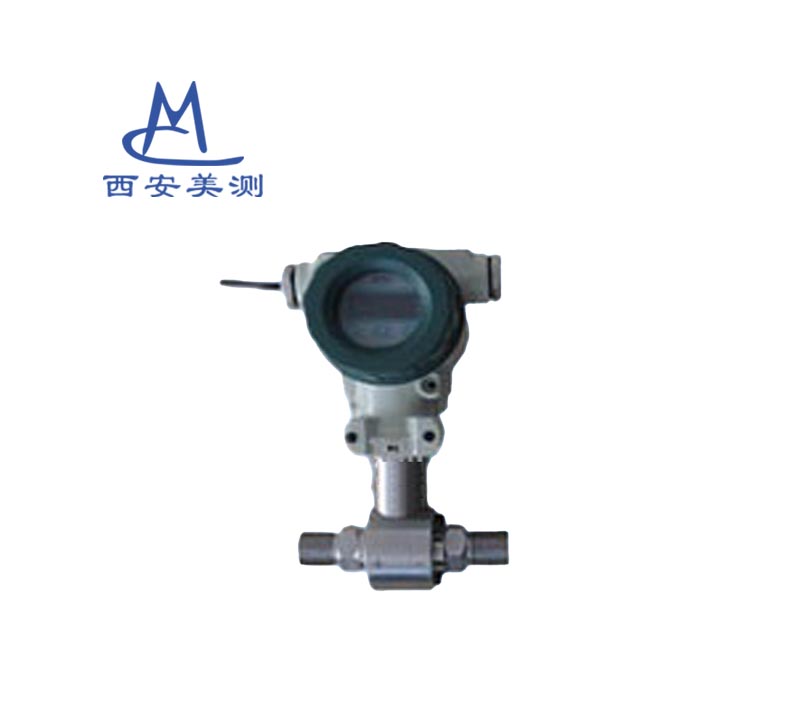

YMC-27NX小型数显差压变送器，采用工业防爆外壳，产品选用高精度双隔离膜差压传感器，经温度补偿，信号放大，V/I转换等信号处理，现场显示差压值，并输出工业标准4～20mA信号。该产品具有抗过压、过流、反向、雷击和电磁干扰等功能，具有较高的性价比。产品性能稳定可靠，安装方便，适用于防爆场合使用。YMC-27NX小型数显差压变送器，广泛适用于石油、化工、冶金、电力、轻纺、环保等领域，实现工业过程差压、液位的测量与控制。
二、产品特点
● 双面316L不锈钢隔离膜片结构
●现场31/2LED显示差压值
● 精度高，长期稳定性好
● 抗电磁干扰设计
● 工业型壳体，本安防爆
●零点、满量程输出可调
三、技术性能
| 量程范围 | 0~±10、35…1000(KPa | 精确度 | ±0.2%F.S ±0.3%F.S |
| 0~2…7(MPa） | 长期稳定性 | ≤±0.2%F.S/年 | |
| 过载压力 | ≤200%FS | 介质温度 | -20~+85℃ |
| 静 压 | 10~12MPa | 供电电压 | +12~+36VDC(标定值为+24VDC) |
| 测量介质 | 与316L不锈钢兼容的气体、液体 | 响应时间 | ≤1ms |
| 输出信号 | 4~20mA 二线制 | 压力接口 | M20x1.5或用户自定 |
| 1~5VDC三线制 | 防爆标志 | ExiaIICT6 | |
| 显示方式 | 31/2 LED | 防护等级 | IP65 |
四、外形结构
五、产品选型
| YMC-27NX | 工业数显差压变送器 | ||||||
| o~x(MPa) | 量程 | ||||||
| D03 | ±0.3%FS | ||||||
| D02 | ±0.2%FS | ||||||
| T1 | 4~20mA输出 | ||||||
| C0 | 特殊 | ||||||
| A1 | M20*1.5外螺纹 | ||||||
| AO | 特殊 | ||||||
| Q5 | 接线端子出线 | ||||||
| Q0 | 特殊 | ||||||
差压变送器安装连接如图所示， 固定安装变送器，将高低介质压力通过引压管和平衡阀引入到变送器 的“H”高压腔和“L”低压腔。注意静压参数，严禁单向过载加压和御压，以免造成损坏。
