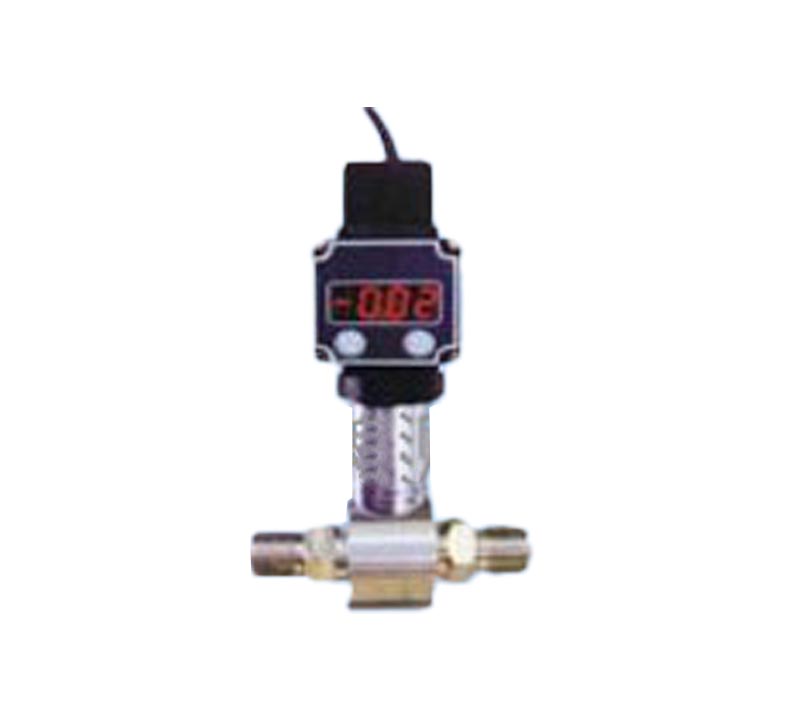

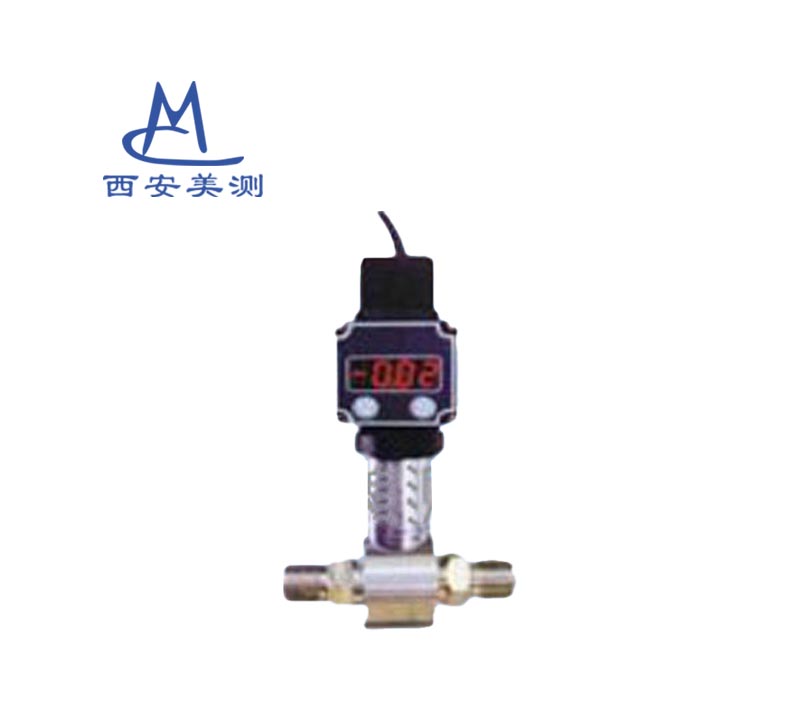

一、产品简介
YMC-2NX小型数显差压变送器，采用高精度双隔离膜差压传感器，经温度补偿，信号放大，V/I转换等信号处理，以三位半LED显示表显示差压值，并输出工业标准4～20mA信号。实现了工业过程中差压测量与显示为一体的功能。该产品性能稳定可靠、调试方便，且具有外形小巧，现场安装方便的特点。广泛适用于石油、化工、冶金、电力、轻纺、环保等领域，实现工业过程差压、液位的测量与控制。
二、产品特点
● 双面316L不锈钢隔离膜片结构
● 现场31/2LED显示差压值
● 精度高，长期稳定性好
●抗电磁干扰设计
●本安防爆
●体积小巧，安装方便

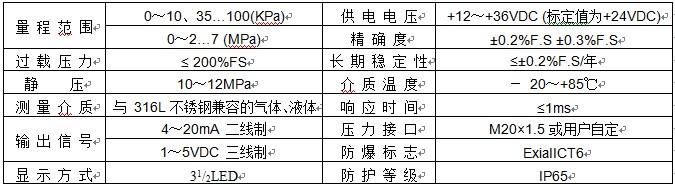

三、技术性能
| 量程范围 | 0~±10、35…1000(KPa | 精确度 | ±0.2%F.S ±0.3%F.S |
| 0~2…7(MPa） | 长期稳定性 | ≤±0.2%F.S/年 | |
| 过载压力 | ≤200%FS | 介质温度 | -20~+85℃ |
| 静 压 | 10~12MPa | 供电电压 | +12~+36VDC(标定值为+24VDC) |
| 测量介质 | 与316L不锈钢兼容的气体、液体 | 响应时间 | ≤1ms |
| 输出信号 | 4~20mA 二线制 | 压力接口 | M20x1.5或用户自定 |
| 1~5VDC三线制 | 防爆标志 | ExiaIICT6 | |
| 显示方式 | 31/2 LED | 防护等级 | IP65 |

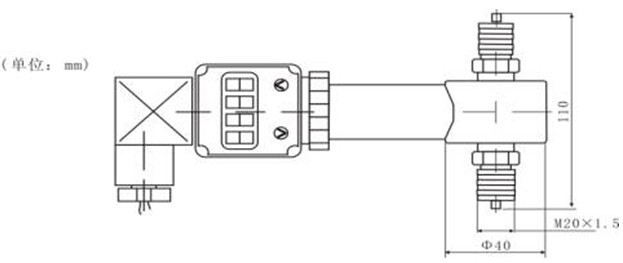

四、外形结构

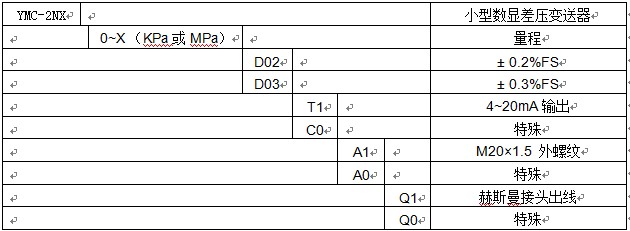

五、产品选型
| YMC-27N | 小型数显差压变送器 | ||||||
| o~x(MPa) | 量程 | ||||||
| D03 | ±0.3%FS | ||||||
| D02 | ±0.2%FS | ||||||
| T1 | 4~20mA输出 | ||||||
| T2 | ~5V输出 | ||||||
| A1 | M20*1.5外螺纹 | ||||||
| AO | 特殊 | ||||||
| Q1 | 赫斯曼接头出线 | ||||||
| Q0 | 特殊 | ||||||
差压变送器安装连接如图所示，固定安装变送器，将高低介质压力通过引压管和平衡阀引入到变送器的“H”高压腔和“L”低压腔。注意静压参数，严禁单向过载加压和御压，以免造成损坏。
